PTFE Bellows


I.S.T.B M3301
Machined Bellows		 개 요 I.S.T.B 슬리브로부터 가공한 밸로우즈
적 용 밸브, 계측기기용 밸로우즈
특수 마우스피스 익스펜션 조인트용

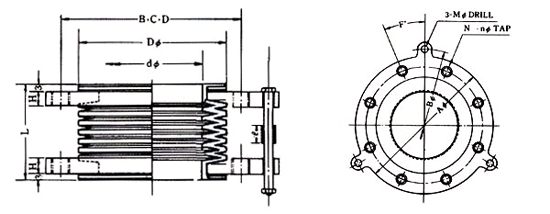

사이즈 도면 참조


호칭 dø Dø L Aø BCD Bø H Fø L Mø N-nø TAP
3산 7산 3산 7산
20A(3/4B) 19 39 36~41 47~58 100 130 75 14 45 2 14 11 4-M12
25(1) 28 51 36~44 50~65 125 155 90 14 45 2 16 11 4-M16
40(1 ½) 42 69 40~50 54~74 140 170 105 16 45 2 16 11 4-M16
50(2) 54 83 40~51 54~77 155 185 120 16 45 2 16 11 4-M16
80(3) 82 115 44~57 58~86 185 220 150 18 22.5 2 16 14 4-M16
100(4) 101 140 47~60 59~96 210 250 175 18 22.5 5 17 14 4-M16
125(5) 127 167 52~66 70~106 250 290 210 20 22.5 6 24 18 8-M20
150(6) 156 197 52~69 70~106 280 320 240 22 22.5 2 20 18 8-M20
200(8) 200 247 52~72 70~116 330 370 290 22 15 2 20 18 8-M20
250(10) 255 305 52~77 76~124 400 450 355 24 15 2 22 21 12-M22
300(12) 303 354 56~84 80~130 445 490 400 24 11.25 10 26 21 12-M22
350(14) 340 395 64~90 84~136 490 535 455 26 11.25 10 26 2 12-M22
400(16) 393 453 68~101 87~150 560 605 510 28 11.25 11 25 21 16-M24


I.S.T.B
M3302

Expansion
Joint
(Moulded)		 개요 PTFE 호스 삽입형 밸로우즈
No. M3302-1(플렌지 없음). No. M3302-2(플렌지 체결)
No. M3303-3(플렌지 체결 및 외부자켓)
적용 No. M3302-3은 특히 고온, 고압조건에서 사용 가능.


  dø Dø Fø L A B BCD H PO L L Mø Mø-nTAP E-Lø
3산 7산 3산 7산
25A(1B) 25 44 53 47~55 63~80 125 155 90 14 45 16 32 11 4-M16 4-19
40(1 ½) 40 60 66 52~65 70~95 140 170 105 16 45 17 35 11 4-M16 4-19
50(2) 50 75 92 57~70 73~100 155 185 120 16 45 21 37 11 4-M16 4-19
80(3) 77 108 121 70~85 90~125 185 220 150 18 22.5 30 50 14 8-M16 8-19
100(4) 104 137 145 73~90 95~135 210 250 175 18 22.5 33 55 14 8-M16 8-19
250(6) 153 190 200 85~100 120~165 280 320 230 22 22.5 37 72 18 8-M20 8-19
200(8) 200 240 260 85~100 - 330 370 290 22 15 37 - 18 12-M20 12-23
